高圧カットアウト PC (Primary Cutout) は高圧受電設備の開閉器で、ひっかけ問題も含めると、なんと 12年で 14回も出題の合格必須項目！
出題回数は多いが、ポイントは３つと少ない。
- 回路図記号
- 外観とヒューズ
- 電路容量
早めにマスターし、得点源に。
高圧カットアウトPCの重要ポイント
名称
高圧カットアウトの英語名称は想像しにくく、 Primary Cutout、略して PC。

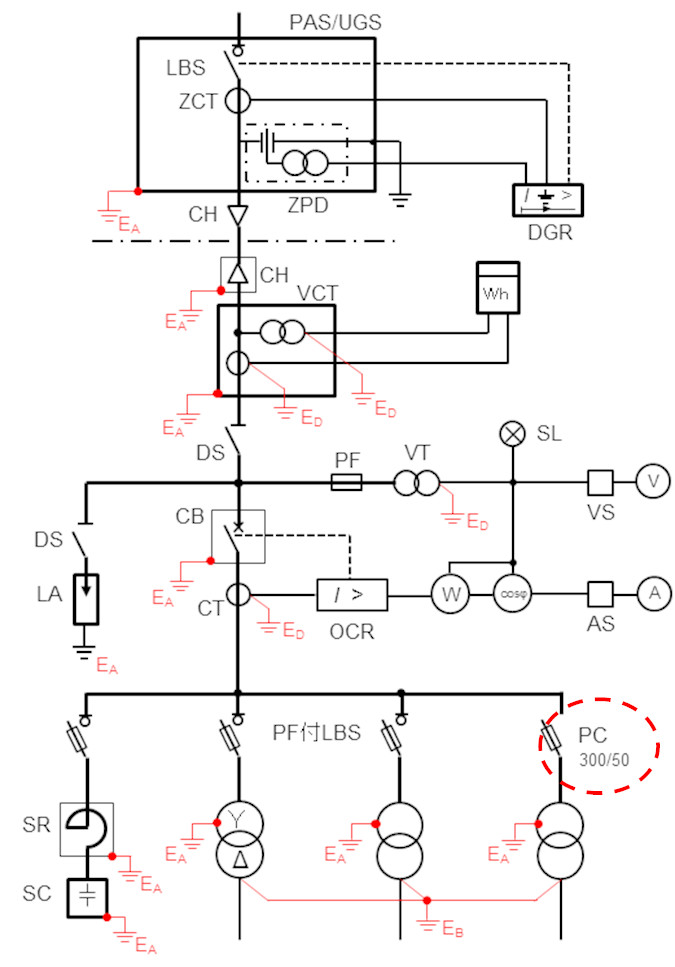

英略記と回路図記号
英略語と回路図記号は、それ単体で覚えるのではなく、単線結線図を手書き練習するときに、一緒に覚えること。
外観
遮断器CB の外観。これは試験問題に掲載された写真(H29年問48の選択肢)。
特徴は…言葉で説明が難しいので、他の開閉器と見比べながら、特徴を思い描くように。
PCのヒューズ
PCに取り付けられるヒューズは、びろーんと長いリード線がついているのが特徴。
一番左のイが PCのヒューズ。
PCはこのリード線で溶断表示器を押さえておいて、ヒューズが切れると表示器が飛び出す仕組み。
繰り返し練習問題
PCの容量

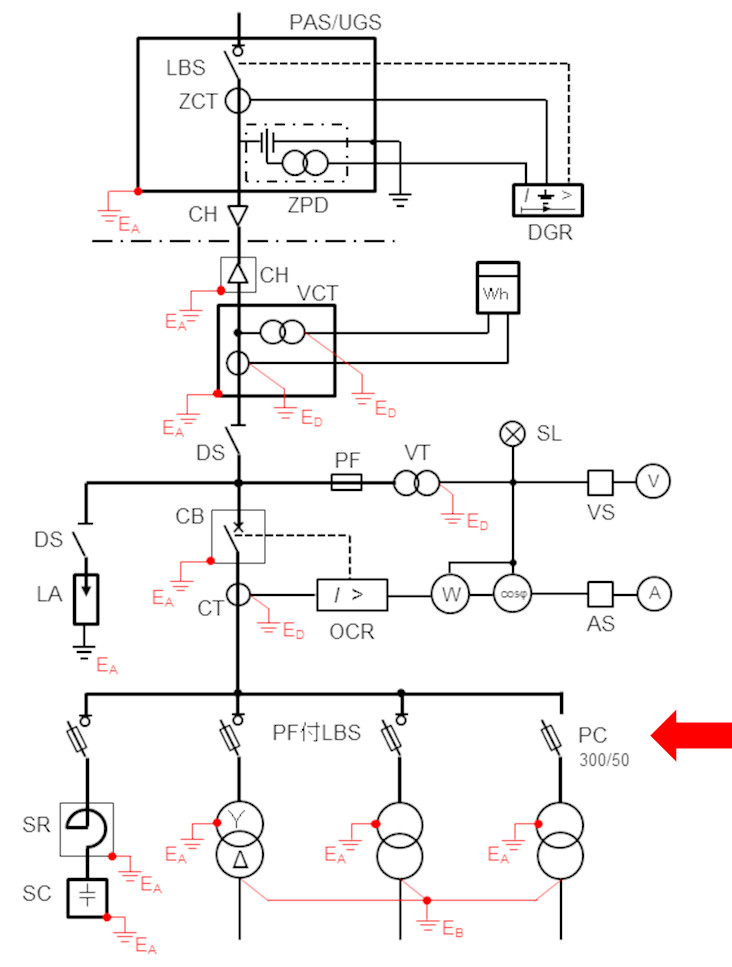

今、あなた自身が描いた単線結線図のPC部分を見てほしい。PCの横に300/50という数値が記述されているだろうか。
この300/50は、PC を電路の開閉器として使用するための条件を示している。それは
- 変圧器容量 300kVA以下
- コンデンサ容量 50kVar以下
この300/50のこと。
もし、これらを超える容量のときには PF付LBS か遮断器 CB を用いる。
実際の過去問
(H29年問48(PCの容量))
＜解答の選択肢＞
変圧器容量が 500kVA のため、PCは施設不可。施設していい開閉器はハのPF付LBS。
繰り返し練習問題
まとめ
高圧カットアウトPC の重要ポイントは
- 回路記号
- 外観とヒューズ
- 電路容量
