【１種解説】高圧遮断機CBの重要ポイント

遮断器 CB (Circuit Breaker) は高圧受電設備の開閉器で、ひっかけ問題も含めると、なんと 12年で 13回も出題の合格必須項目！

出題回数は多く超重要機器なのだが、出題の特徴はひっかけ選択肢によく使われる。重要ポイントを早めにマスターし、ひっかからないように。

重要ポイントは３つ。

遮断器CB の重要ポイント

遮断器の英語名称は Circuit Breaker、略して CB。

英略語と回路図記号は、それ単体で覚えるのではなく、単線結線図を手書き練習するときに、一緒に覚えること。

遮断器CB の外観。これは試験問題に掲載された写真(H29年問23の問題文)。

特徴は、他の開閉器と比べると CB だけは一体箱型。箱の中にアークを消弧する機器が収められている。

この外観だが、CB単独で覚えようとするのではなく、他の開閉器(PF付LBS、PC、DS) と区別をつけるようにして覚えること。

遮断器という名の通り、短絡事故が起きたりしたときの過電流を遮断する。

ただし、PF-LBS と PC とは異なり、高圧遮断器は単独で用いられることはなく、変流器CT と過電流継電器 OCR とセット。

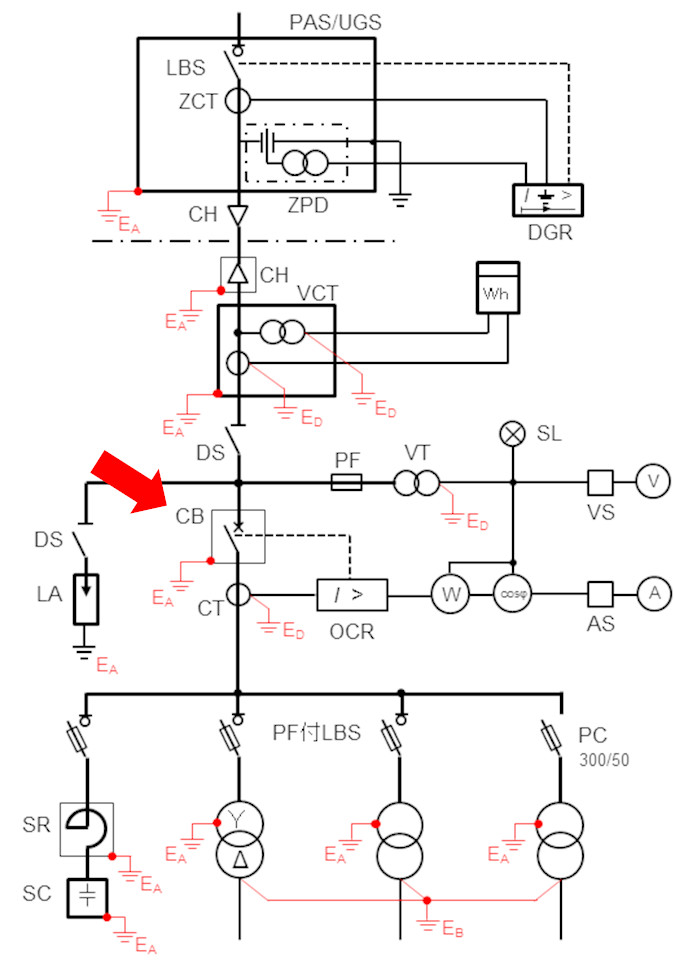

高圧受電設備における高圧遮断機周辺の結線がこちら。

過電流を遮断する連携は、

この流れを理解するときにも、必ずあなたが描いた単線結線図を見ながら、流れを追っかけること。

練習問題
・H24年問20(CBの電流遮断の機器組合せ)
高圧受電設備の短絡保護装置として、適切な組み合わせは。

イ．過電流継電器、高圧気中負荷開閉器
ロ．地絡継電器、高圧真空遮断器
ハ．過電流継電器、高圧真空遮断器
二．不足電圧継電器、高圧気中負荷開閉器

単線結線図を見ながら解答するように。

開閉器を、(負荷)電流を遮断する能力順に並べると

CB > PF-LBS > PC (> DS)

もちろん CB にも遮断できる限界値(定格遮断電流)は存在するので、電路に流れる短絡電流を見積もって、CB を選ぶ必要あり。

他の開閉器とは異なり、CBにはアーク消弧の方法の違いにより、４つのタイプが存在する。

VCB; Vacuum Circuit Breakers : 真空遮断器
OCB; Oil Circuit Breakers : 油入遮断器
GCB; Gas Circuit Breakers : ガス遮断器
ACB; Air Circuit Breakers : 気中遮断器

出題頻度は低いので、急いでマスターする必要はないが、記憶にとどめておけば吉。

なお、CB には高圧遮断器の他に、低圧電路に設置される MCCB と ELCB もある。こちらについては、低圧工事の記事で説明する(作成中)。

→ 練習問題
・H24年問16改(CBの種類)

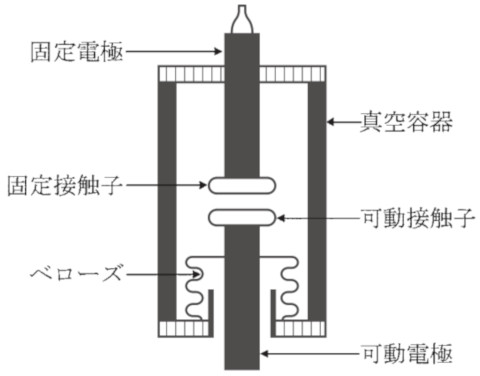

図は遮断器の主要部分の略図である。この遮断器の略号(文字記号)は。

イラストの中に大ヒントが書かれているので、それを見つけること。

遮断器CB はひっかけ選択肢でよく出題される。

CB の重要ポイントは
