【１種解説】電力需給用計器用変成器VCTの重要ポイント

電力需給用計器用変成器VCTのポイントは

VCTの重要ポイント

電力需給用計器用変成器の英語名称は combined Voltage and Current Transformer、略して VCT。

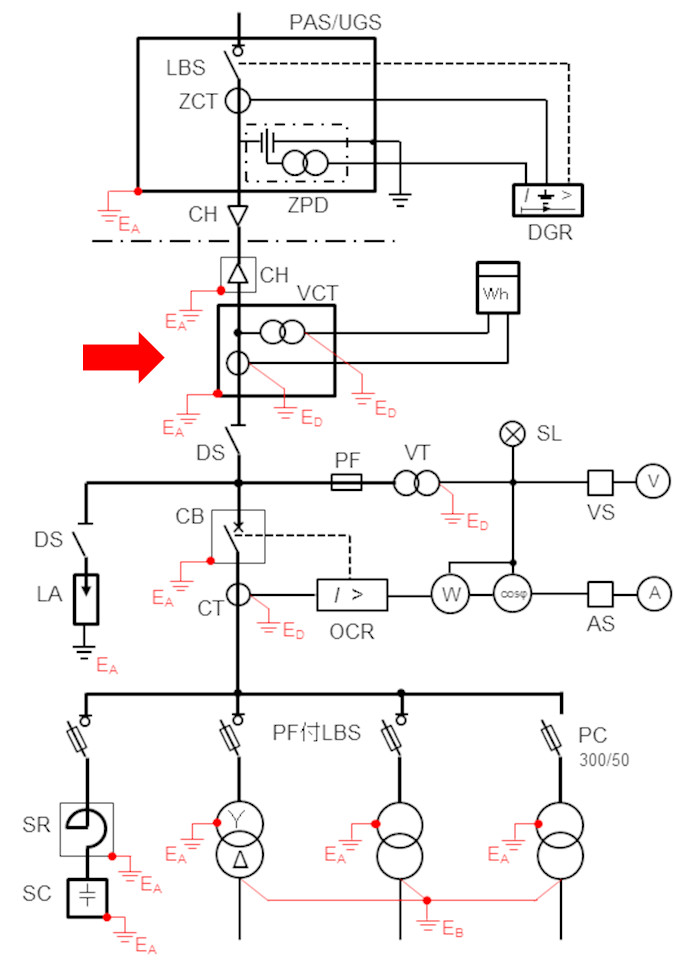

英略語と回路図記号は、それ単体で覚えるのではなく、単線結線図を手書き練習するときに、一緒に覚えること。

名称からも、単線結線図からも分かるように、VCTは変圧器 VT と変流器 CT で構成されている。

だから、略名称の別の覚え方は、変圧器 VT と変流器 CT の複合器だから、合わせて VCT。

VCTは、これら VT と CT の信号(電圧値と電流値)を電力量計 Wh に送って、受電設備で使用(需給)した電力をカウントする。

過去問で掲載されたVCT外観を下に示す(H27年問22)。

対抗馬(?)として PAS が似ているかも(H28年問48)。試験ではくれぐれも混同しないように。

VCT内部の複線図を下に示す。

上側が VTで、下側が CT。

VTは V-V結線。二次側はV-Vの共通ラインをD種接地。

CTは 3相のうち 2相に接続。VTと同じく二次側はD種接地。

ここで重要なのが、2つの線をともに D種接地しているから、これら2線は共通化できる。

つまり、上図ではCTからWh に4本線が出ているが、下図のように3本構成でも良い。これは CT単独の結線図問題でも出題された。

電力需給用計器用変成器VCTの重要ポイントは以下の通り。
